Détails sur le produit:
|
|
Lieu d'origine: | La Chine |
---|---|
Nom de marque: | HENGFENGYOU |
Certification: | ISO IEC CB COC KEMA SNI SABS CCC |
Numéro de modèle: | SCB10,11,12 |
Conditions de paiement et expédition:
|
|
Quantité de commande min: | 1 |
Prix: | 200-200000/piece |
Détails d'emballage: | paquet en bois |
Délai de livraison: | 15 jours |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 5000 morceaux/année |
Détail Infomation |
|||
Utilisation: | transformateur de puissance de distribution | Nombre de bobine: | double enroulement |
---|---|---|---|
Phase: | Trois, simple | fréquence: | 50/60Hz |
Capacité évaluée: | 30-3000kva | Type: | Sec, transformateur, résine de fonte |
Standard: | IEC60076, LE CEI, GB1094-1996 ; JB/T10088-2004 ; GB/T6451-2008 ; EQV, CNS, L'EC GB/T6451-2008 | Nom de produit: | transformateur électrique sec 300kva, 10kva sec 440v de 3 phases au transformateur 220v triphasé |
Basse tension: | 10 - 0.4/0.23kV | Couleur: | Rouge |
Description de produit

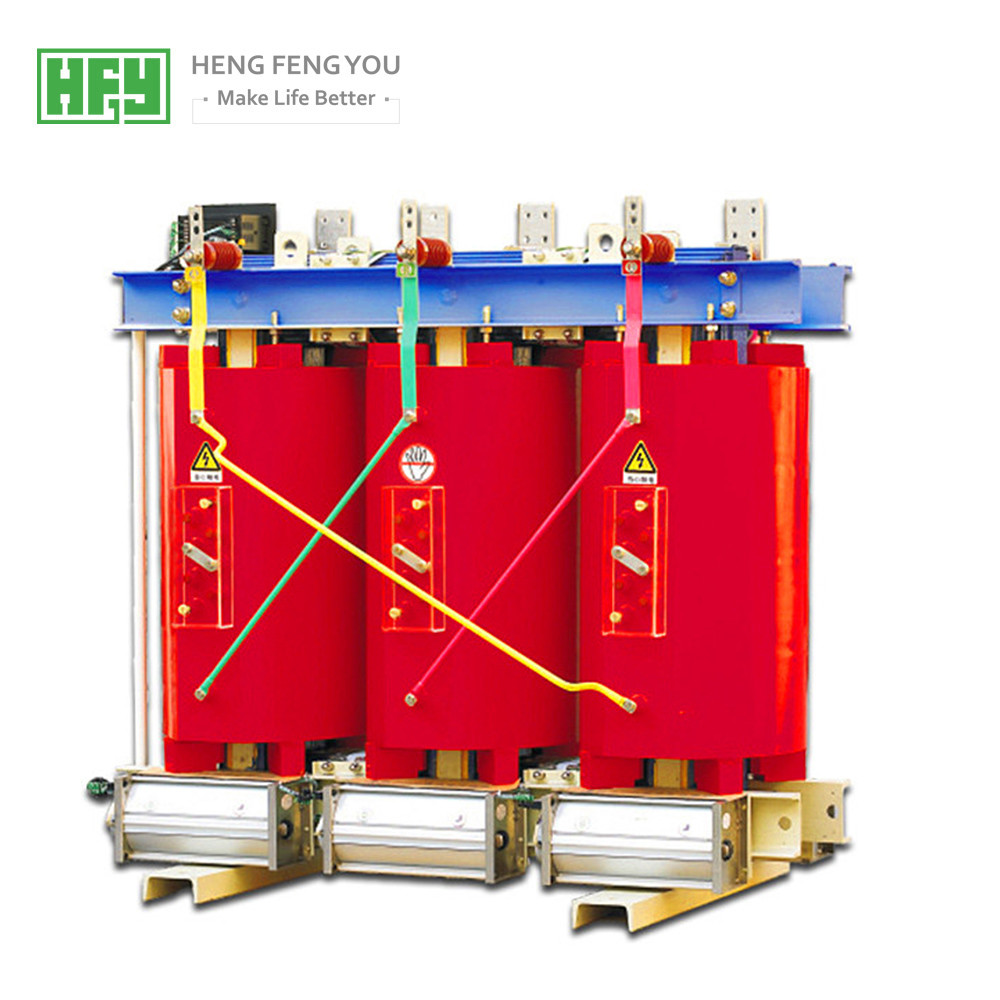

3 bobines moulées électriques de résine de puissance de phase pour les transformateurs secs 11KV, 15KV, 33KV, 5000KVA
Détails de produits :
L'isolation moulée de résine garantit la représentation sûre du transformateur sans le besoin d'entretien coûteux de complicatedand. La maintenance préventive des transformateurs moulés de résine consiste en visualcheck simple. Basses basses pertes de frais d'exploitation dans le noyau d'aimant et dans les enroulements réduire l'ofoperation de coûts. Les bobines sont faites avec le câblage cuivre pur /foil, et encapsulées par la résine époxyde de haute qualité.
Le transformateur sec de fonte de la résine Scb10 époxyde est un produit de hausse de scb9. Résistance mécanique significative de caractéristiques du produit de la série Scb10 haute, haute résistance électrique, résistance du feu vif et basse perte, décharge partielle à faible bruit et basse. Ainsi le transformateur scb10 sec est des produits de protection de l'environnement pour la nouvelle génération de la mise à jour urbaine de grille d'alimentation, et est le produit de courant principal sur le marché de transformateur de courant. Il est particulièrement approprié au centre commercial, à l'aéroport, au haut bâtiment, à l'usine chimique, à la centrale nucléaire, au bateau et à d'autres endroits importants exigeant la protection contre l'incendie, à anti-déflagrant et à étanche à l'humidité.
Note : En raison de l'amélioration continue de produit, les dimensions ont fourni dans cet échantillon sont pour la référence seulement. S'il y a lieu, notre société peut concevoir et produire selon des besoins des utilisateurs. Veuillez contacter la société à temps.
Modèle | SCB10-500/10 | Capacité | 500 KVAS |
Tension primaire | 10KV, 11KV | Tension secondaire | 0,4 KILOVOLTS |
Actuel évalué (H.V.) | 28.87A | Actuel évalué (L.V.) | 721,7 A |
Groupe de vecteur | DYN11 | Isolation et classe calorifuge | F |
Augmentation de Max.temperature | 100K | Impédance de court-circuit | 4.10 % |
phase | 3 | Fréquence | 50Hz |
Méthode de refroidissement | /AF | Poids net | 1810Kgs |
paramètres techniques du transformateur 10/0.4kV sec (deuxième niveau de rendement énergétique)
Évalué capacité (KVA) |
Combinaison de tension | Relié label de groupe |
À vide perte (w) |
Perte de charge (W) | À vide actuel (%) |
Impendace tension (%) |
bruit puissance niveau (DB) |
Taille extérieure (L X W X h) |
Total poids (kilogramme) |
||||
Haut tension (kilovolts) |
robinet gamme |
Le bas Tension (kilovolts) |
|||||||||||
130°C (B) | 155°C (F) | 180°C (H) | |||||||||||
100°C | 120°C | 145°C | |||||||||||
30 | 6 6,3 6,6 10 10,5 11 |
±2 X 2,5 ±5 |
0,4 | Dyn11 | 150 | 670 | 710 | 760 | 0,6 | 4,0 | 57 | 900 x 900 x 800 | 300 |
50 | 215 | 940 | 1000 | 1070 | 0,6 | 955 x 900 x 900 | 350 | ||||||
80 | 295 | 1290 | 1380 | 1480 | 0,6 | 58 | 985 x 950 x 960 | 400 | |||||
100 | 320 | 1480 | 1570 | 1690 | 0,6 | 1035x1250x980 | 450 | ||||||
125 | 375 | 1740 | 1850 | 1980 | 0,6 | 59 | 1060x1280x1000 | 500 | |||||
160 | 430 | 2000 | 2130 | 2280 | 0,6 | 1120x1320x1050 | 680 | ||||||
200 | 495 | 2370 | 2530 | 2710 | 0,5 | 60 | 1135x1330x1105 | 770 | |||||
250 | 575 | 2590 | 2760 | 2960 | 0,5 | 1170x1330x1165 | 900 | ||||||
315 | 705 | 3270 | 3470 | 3730 | 0,5 | 62 | 1185x1360x1225 | 1010 | |||||
400 | 785 | 3750 | 3990 | 4280 | 0,4 | 1210x1380x1300 | 1205 | ||||||
500 | 930 | 4590 | 4880 | 5230 | 0,4 | 63 | 1245x1400x1380 | 1400 | |||||
630 | 1070 | 5530 | 5880 | 6290 | 0,4 | 63 | 1295x1410x1355 | 1515 | |||||
1040 | 5610 | 5960 | 6400 | 0,3 | 6,0 | 63 | 1295x1410x1355 | 1515 | |||||
800 | 1210 | 6550 | 6960 | 7460 | 0,3 | 65 | 1375x1450x1480 | 1880 | |||||
1000 | 1410 | 7650 | 8130 | 8760 | 0,3 | 1430x1480x1525 | 2170 | ||||||
1250 | 1670 | 9100 | 9690 | 10300 | 0,25 | 67 | 1480x1500x1570 | 2525 | |||||
1600 | 1960 | 11000 | 11700 | 12500 | 0,25 | 1500x1520x1710 | 2980 | ||||||
2000 | 2440 | 13600 | 14400 | 15500 | 0,20 | 69 | 1570x1550x1735 | 3480 | |||||
2500 | 2880 | 16100 | 17100 | 18400 | 0,20 | 1625x1600x1825 | 4080 | ||||||
1600 | 1960 | 12200 | 12900 | 13900 | 0,25 | 8,0 | 67 | 1500x1520x1710 | 2980 | ||||
2000 | 2440 | 15000 | 15900 | 17100 | 0,20 | 69 | 1570x1550x1735 | 3480 | |||||
2500 | 2880 | 17700 | 18800 | 20200 | 0,20 | 1625x1600x1825 | 4080 |
Instructions d'ordre :
1. Les besoins de client fournissent des paramètres principaux du transformateur (tension d'entrée et sortie, capacité, perte, etc.)
2. D'autres besoins des clients
ATTENTION :
1. Le terme de paiement : Nous acceptons TTT, dépôt de 30% et payons 70% avant expédition.
2. Le délai de livraison : Habituellement cela prendra environ 15-20 jours.
Note : en raison des produits constamment mis à jour, la taille de forme et le poids de produit dans la table auront quelques changements, se rapportent svp pour fournir le diagramme de taille d'aspect quand passant commande.
3. Le niveau du paquet : Employez habituellement le point de droit en bois fort pour la protection.
NOTRE SERVICE :
1. réponse rapide dedans avant aide de période de ventes vous avez obtenu l'ordre.
2. l'excellent service dans le temps de production vous a fait connaître chaque étape que nous avons faite.
3. qualité fiable vous résoudre après mal de tête de vente.
4. la garantie de qualité de longue période s'assurent que vous pouvez acheter sans pour hésiter.
