Détails sur le produit:
|
|
Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | HENGFENGYOU |
Certification: | ISO IEC CB COC KEMA SNI SABS CCC |
Numéro de modèle: | SCB10,11,12 |
Conditions de paiement et expédition:
|
|
Quantité de commande min: | 1 |
Prix: | 200-200000/piece |
Détails d'emballage: | paquet en bois |
Délai de livraison: | 15 jours |
Conditions de paiement: | LC T/T |
Capacité d'approvisionnement: | 5000 morceaux/année |
Détail Infomation |
|||
Matériel: | Cuivre, alliage d'amorphmos | Tension d'entrée: | 11kv/10.5kv/10kv/6.3kv/6kv |
---|---|---|---|
Utilisation: | Transformateur de distribution d'énergie | Nombre de bobine: | double enroulement |
Phase: | Trois, simple | fréquence: | 50/60Hz |
Capacité évaluée: | 30-3000kva | Efficacité: | Haut efficace |
Basse tension: | 10 - 0.4/0.23kV | Couleur: | Rouge |
Surligner: | transformateur sec de résine de fonte,transformateurs moulés secs de résine |
Description de produit

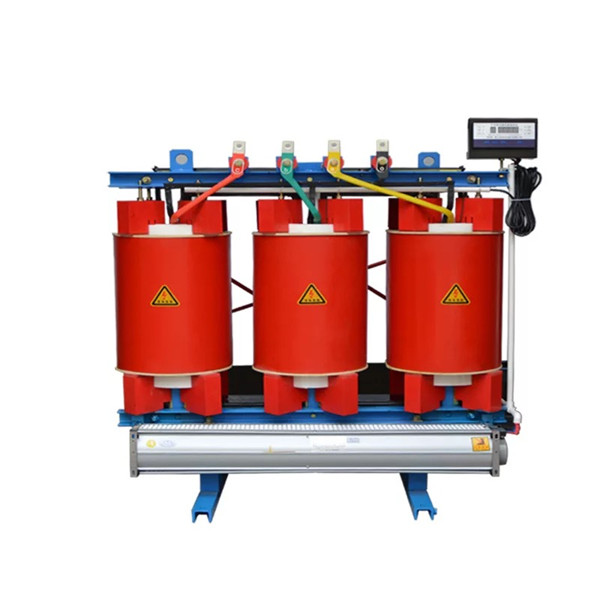

Transformateur sec 6/0.4kv 10/0.4kv de tension de l'électricité de puissance monophasé de la norme trois de GLACE
·Lancement de produit
1. transformateur de Variable-rapport
L'auto-transformateur triphasé ou monophasé est un transformateur simple de bobine de transformateur de bobine. L'enroulement est des actions pour primaire et secondaire. Il a le type deux de rapport : fixe ou réglable. Il peut réaliser la tension intensifiant ou vers le bas. Comparé au transformateur général avec la même capacité, l'auto-transformateur avec la même capacité, l'auto-transformateur avec la même capacité, l'auto-transformateur a l'avantage de la petite taille, structure simple et ainsi de suite.
Il est plus approprié à la situation que le ratio de conversion est étroit.
2. Transformateur d'isolement
Transformateur triphasé ou monophasé d'isolement, il peut non seulement changer la tension, mais également isoler les parties électriques d'enroulements d'entrée et sortie, pour éviter de frapper le corps chargé (des pièces en métal ou les dommages d'isolation peuvent être chargés) à l'endroit dangereux. Le transformateur d'isolement a certain effet inhibiteur de divers genres d'interférence.
·États de service
1. La température de l'air ambiante maximum ne dépassera pas le ℃ 40, et le minimum sera pas au-dessous - du ℃ 15 ;
2. L'altitude ne dépassera pas 1000m. Si des transformateurs adaptés aux besoins du client spéciaux et les composants de basse tension sont employés, l'altitude peut atteindre 4000m ;
3. L'inclination verticale est pas plus le ° de 5, et aucun vibration et impact violents ;
4. L'humidité d'air n'est pas plus de 90% (+ ℃ 25) ;
5. Aucun gaz et poussière conductrice qui affecteront sérieusement l'isolation du transformateur, d'aucun risque d'explosion et de la corrosion des composants électriques ;
6. La vitesse du vent extérieure ne dépassera pas 35m/S.
Si les états de service dépassent ce qui précède, notre société peut produire particulièrement selon le besoin des clients.
·Caractéristiques structurelles
1. Le noyau de fer est fait de tôle d'acier orientée laminée à froid de haute qualité de silicium, la surface est particulièrement traitée avec de la résine protectrice, et la structure plein-inclinée de stratification de couture est adoptée.
2. La bobine de basse tension est de la structure d'enroulement d'aluminium faite en aluminium en acier de haute qualité. La bobine à haute tension est de la structure de couche constituée par technique de bâti d'époxyde de vide. Basse décharge partielle dans le catalogue produit semblable ;
le modèle 3.This comporte la haute résistance mécanique, la résistance forte de court-circuit, la bonne représentation antipoussière et anti-encrassement. Sa durée de vie est plus longue que l'autre transformateur sec.
4. La belle coquille de l'acier inoxydable du produit est durable et peut assurer une meilleure protection pour les pièces électrifiées du transformateur. Cela fonctionne bien dehors.
5. Avec l'excellente représentation étanche à l'humidité et anticorrosion, le produit est sûr, ignifuge et non pollué. Il est particulièrement approprié au travail en conditions environnementales extrêmement dures, et peut se remettre en marche sans traitement sec après arrêt.
6. La bonne représentation de dissipation thermique et la capacité de surcharge forte le permet fonctionnent avec une capacité plus élevée quand refroidissement à air forcé.
paramètres techniques du transformateur 10/0.4kV sec (deuxième niveau de rendement énergétique)
Évalué capacité (KVA) |
Combinaison de tension | Relié label de groupe |
À vide perte (w) |
Perte de charge (W) | À vide actuel (%) |
Impendace tension (%) |
bruit puissance niveau (DB) |
Taille extérieure (L X W X h) |
Total poids (kilogramme) |
||||
Haut tension (kilovolts) |
robinet gamme |
Le bas Tension (kilovolts) |
|||||||||||
130°C (B) | 155°C (F) | 180°C (H) | |||||||||||
100°C | 120°C | 145°C | |||||||||||
30 | 6 6,3 6,6 10 10,5 11 |
±2 X 2,5 ±5 |
0,4 | Dyn11 | 150 | 670 | 710 | 760 | 0,6 | 4,0 | 57 | 900 x 900 x 800 | 300 |
50 | 215 | 940 | 1000 | 1070 | 0,6 | 955 x 900 x 900 | 350 | ||||||
80 | 295 | 1290 | 1380 | 1480 | 0,6 | 58 | 985 x 950 x 960 | 400 | |||||
100 | 320 | 1480 | 1570 | 1690 | 0,6 | 1035x1250x980 | 450 | ||||||
125 | 375 | 1740 | 1850 | 1980 | 0,6 | 59 | 1060x1280x1000 | 500 | |||||
160 | 430 | 2000 | 2130 | 2280 | 0,6 | 1120x1320x1050 | 680 | ||||||
200 | 495 | 2370 | 2530 | 2710 | 0,5 | 60 | 1135x1330x1105 | 770 | |||||
250 | 575 | 2590 | 2760 | 2960 | 0,5 | 1170x1330x1165 | 900 | ||||||
315 | 705 | 3270 | 3470 | 3730 | 0,5 | 62 | 1185x1360x1225 | 1010 | |||||
400 | 785 | 3750 | 3990 | 4280 | 0,4 | 1210x1380x1300 | 1205 | ||||||
500 | 930 | 4590 | 4880 | 5230 | 0,4 | 63 | 1245x1400x1380 | 1400 | |||||
630 | 1070 | 5530 | 5880 | 6290 | 0,4 | 63 | 1295x1410x1355 | 1515 | |||||
1040 | 5610 | 5960 | 6400 | 0,3 | 6,0 | 63 | 1295x1410x1355 | 1515 | |||||
800 | 1210 | 6550 | 6960 | 7460 | 0,3 | 65 | 1375x1450x1480 | 1880 | |||||
1000 | 1410 | 7650 | 8130 | 8760 | 0,3 | 1430x1480x1525 | 2170 | ||||||
1250 | 1670 | 9100 | 9690 | 10300 | 0,25 | 67 | 1480x1500x1570 | 2525 | |||||
1600 | 1960 | 11000 | 11700 | 12500 | 0,25 | 1500x1520x1710 | 2980 | ||||||
2000 | 2440 | 13600 | 14400 | 15500 | 0,20 | 69 | 1570x1550x1735 | 3480 | |||||
2500 | 2880 | 16100 | 17100 | 18400 | 0,20 | 1625x1600x1825 | 4080 | ||||||
1600 | 1960 | 12200 | 12900 | 13900 | 0,25 | 8,0 | 67 | 1500x1520x1710 | 2980 | ||||
2000 | 2440 | 15000 | 15900 | 17100 | 0,20 | 69 | 1570x1550x1735 | 3480 | |||||
2500 | 2880 | 17700 | 18800 | 20200 | 0,20 | 1625x1600x1825 | 4080 |
Note : en raison des produits constamment mis à jour, la taille de forme et le poids de produit dans la table auront quelques changements, se rapportent svp pour fournir le diagramme de taille d'aspect quand passant commande.
·Instructions d'ordre :
1. Les besoins de client fournissent des paramètres principaux du transformateur (tension d'entrée et sortie, capacité, perte, etc.)
2. D'autres besoins des clients
·Attention :
1. Le terme de paiement : Nous acceptons TTT, dépôt de 30% et payons 70% avant expédition.
2. Le délai de livraison : Habituellement cela prendra environ 15-20 jours.
Note : en raison des produits constamment mis à jour, la taille de forme et le poids de produit dans la table auront quelques changements, se rapportent svp pour fournir le diagramme de taille d'aspect quand passant commande.
3. Le niveau du paquet : Employez habituellement le point de droit en bois fort pour la protection.
·Notre service :
1. réponse rapide dedans avant aide de période de ventes vous avez obtenu l'ordre.
2. l'excellent service dans le temps de production vous a fait connaître chaque étape que nous avons faite.
3. qualité fiable vous résoudre après mal de tête de vente.
4. la garantie de qualité de longue période s'assurent que vous pouvez acheter sans pour hésiter.
