Détails sur le produit:
|
|
Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | HENGFENGYOU |
Certification: | ISO IEC CB COC KEMA SNI SABS CCC |
Numéro de modèle: | SCB10,11,12 |
Conditions de paiement et expédition:
|
|
Quantité de commande min: | 1 |
Prix: | 200-200000/piece |
Détails d'emballage: | paquet en bois |
Délai de livraison: | 15 jours |
Conditions de paiement: | LC T/T |
Capacité d'approvisionnement: | 5000 morceaux/année |
Détail Infomation |
|||
Utilisation: | Transformateur de distribution d'énergie | Nombre de bobine: | double enroulement |
---|---|---|---|
Phase: | Trois, simple | fréquence: | 50/60Hz |
Capacité évaluée: | 2500kva | Type: | Sec, sec, transformateur, résine de fonte |
Tension de sortie: | 200V/220V/230V/240V/380V/400V/ 415V/440V/480V/600V/690V | Standard: | IEC60076, LE CEI, GB1094-1996 ; JB/T10088-2004 ; GB/T6451-2008 ; EQV, CNS, L'EC GB/T6451-2008 |
Matériel: | Cuivre, alliage d'amorphmos, RÉSINE d'EXPOY | ||
Surligner: | transformateur sec de résine de fonte,transformateurs moulés secs de résine |
Description de produit
3 utilisation sèche du transformateur 30KVA-4000KVA de transformateur de puissance de distribution électrique de phase pour la grille
Le transformateur triphasé a été très utilisé dans le système d'alimentation non interruptible, l'inverseur solaire, l'équipement d'alimentation d'énergie, le régulateur de tension, l'équipement électrique, le stabilisateur de tension, etc.
Caractères triphasés de transformateur :
1. Basse perte à vide
2. Bas champ magnétique égaré
3. Basse température de fonctionnement
4. Haut efficace
l'épargne 5.Cost
·Caractéristiques structurelles :
1. Le noyau de fer est fait de tôle d'acier laminée à froid de haute qualité importée de silicium,
2. La fonte de résine époxyde et la technique de scellage réduit la perte à vide, le courant à vide et le bruit.
3. Le système de contrôle de température et le système de ventilation adopte la fan de dessus-soufflement d'écoulement transversal, qui a les caractéristiques de la pression de vent à faible bruit et fort, du beau regard, etc.
4. L'adoption du contrôleur de température intelligent améliore la sécurité et la fiabilité du transformateur.
5. Shell promeuvent protège la sécurité de transformateur. Les options du niveau de protection sont IP20, IP23, etc., et le matériel de coquille a trois choix : alliage d'aluminium, plaque d'acier laminée à froid, acier inoxydable.
6. La ligne sortante de basse tension peut être sortante sortant et supérieur sortant et latéral standard d'autobus. La manière sortante adaptée aux besoins du client spéciale est disponible.
·Lancement de produit

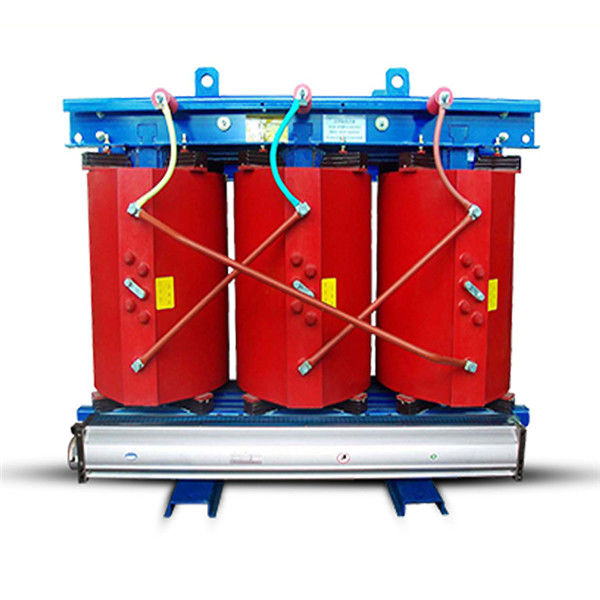

Le transformateur sec de fonte de la résine Scb11 époxyde est sûr, ignifuge, résistant au feu et non pollué. Avec la configuration d'entretien de l'installation facile librement - et -, il peut être directement installé au centre de charge. Après arrêt, ce peut être reprise sans préséchage dû à la bonne représentation étanche à l'humidité. Il exécute avec la basse perte, bas décharge partielle et à faible bruit. Dans la condition à air forcé de refroidissement, il peut fonctionner à 120% de la charge évaluée. Son système de contrôle parfait de protection de la température fournit le bénéficiaire digne de confiance pour l'exploitation sûre de ce transformateur. L'index de fiabilité du produit atteint le niveau avancé en Chine.
paramètres techniques du transformateur 10/0.4kV sec (deuxième niveau de rendement énergétique)
Évalué capacité (KVA) |
Combinaison de tension | Relié label de groupe |
À vide perte (w) |
Perte de charge (W) | À vide actuel (%) |
Impendace tension (%) |
bruit puissance niveau (DB) |
Taille extérieure (L X W X h) |
Total poids (kilogramme) |
||||
Haut tension (kilovolts) |
robinet gamme |
Le bas Tension (kilovolts) |
|||||||||||
130°C (B) | 155°C (F) | 180°C (H) | |||||||||||
100°C | 120°C | 145°C | |||||||||||
30 | 6 6,3 6,6 10 10,5 11 |
±2 X 2,5 ±5 |
0,4 | Dyn11 | 150 | 670 | 710 | 760 | 0,6 | 4,0 | 57 | 900 x 900 x 800 | 300 |
50 | 215 | 940 | 1000 | 1070 | 0,6 | 955 x 900 x 900 | 350 | ||||||
80 | 295 | 1290 | 1380 | 1480 | 0,6 | 58 | 985 x 950 x 960 | 400 | |||||
100 | 320 | 1480 | 1570 | 1690 | 0,6 | 1035x1250x980 | 450 | ||||||
125 | 375 | 1740 | 1850 | 1980 | 0,6 | 59 | 1060x1280x1000 | 500 | |||||
160 | 430 | 2000 | 2130 | 2280 | 0,6 | 1120x1320x1050 | 680 | ||||||
200 | 495 | 2370 | 2530 | 2710 | 0,5 | 60 | 1135x1330x1105 | 770 | |||||
250 | 575 | 2590 | 2760 | 2960 | 0,5 | 1170x1330x1165 | 900 | ||||||
315 | 705 | 3270 | 3470 | 3730 | 0,5 | 62 | 1185x1360x1225 | 1010 | |||||
400 | 785 | 3750 | 3990 | 4280 | 0,4 | 1210x1380x1300 | 1205 | ||||||
500 | 930 | 4590 | 4880 | 5230 | 0,4 | 63 | 1245x1400x1380 | 1400 | |||||
630 | 1070 | 5530 | 5880 | 6290 | 0,4 | 63 | 1295x1410x1355 | 1515 | |||||
1040 | 5610 | 5960 | 6400 | 0,3 | 6,0 | 63 | 1295x1410x1355 | 1515 | |||||
800 | 1210 | 6550 | 6960 | 7460 | 0,3 | 65 | 1375x1450x1480 | 1880 | |||||
1000 | 1410 | 7650 | 8130 | 8760 | 0,3 | 1430x1480x1525 | 2170 | ||||||
1250 | 1670 | 9100 | 9690 | 10300 | 0,25 | 67 | 1480x1500x1570 | 2525 | |||||
1600 | 1960 | 11000 | 11700 | 12500 | 0,25 | 1500x1520x1710 | 2980 | ||||||
2000 | 2440 | 13600 | 14400 | 15500 | 0,20 | 69 | 1570x1550x1735 | 3480 | |||||
2500 | 2880 | 16100 | 17100 | 18400 | 0,20 | 1625x1600x1825 | 4080 | ||||||
1600 | 1960 | 12200 | 12900 | 13900 | 0,25 | 8,0 | 67 | 1500x1520x1710 | 2980 | ||||
2000 | 2440 | 15000 | 15900 | 17100 | 0,20 | 69 | 1570x1550x1735 | 3480 | |||||
2500 | 2880 | 17700 | 18800 | 20200 | 0,20 | 1625x1600x1825 | 4080 |
Note : en raison des produits constamment mis à jour, la taille de forme et le poids de produit dans la table auront quelques changements, se rapportent svp pour fournir le diagramme de taille d'aspect quand passant commande.
·Attention :
1. Le terme de paiement : Nous acceptons TTT, dépôt de 30% et payons 70% avant expédition.
2. Le délai de livraison : Habituellement cela prendra environ 15-20 jours.
Note : en raison des produits constamment mis à jour, la taille de forme et le poids de produit dans la table auront quelques changements, se rapportent svp pour fournir le diagramme de taille d'aspect quand passant commande.
3. Le niveau du paquet : Employez habituellement le point de droit en bois fort pour la protection.
·Instructions d'ordre :
1. Les besoins de client fournissent des paramètres principaux du transformateur (tension d'entrée et sortie, capacité, perte, etc.)
2. D'autres besoins des clients
