Description de produit

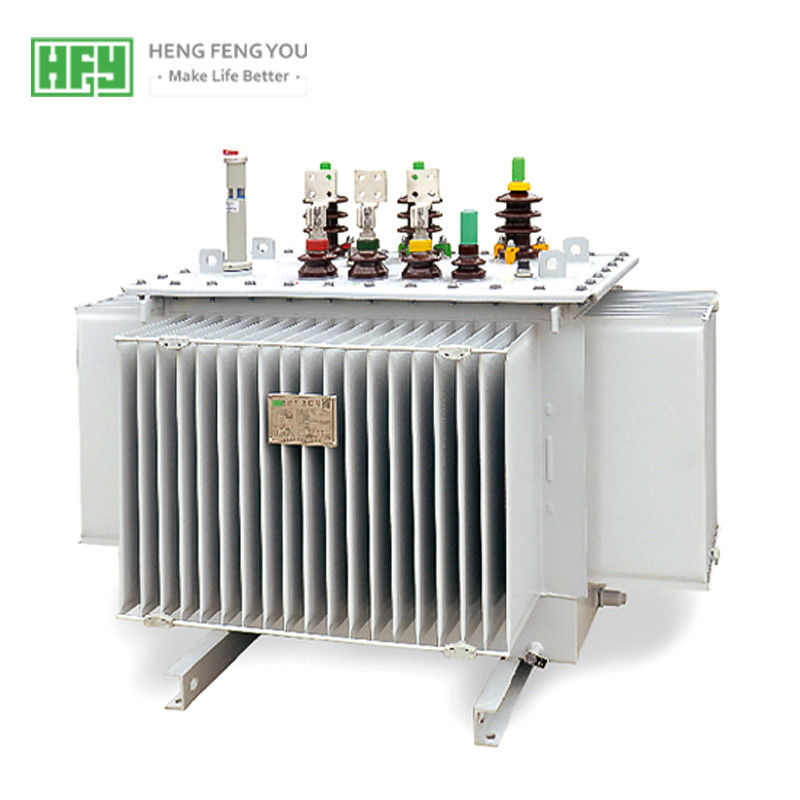

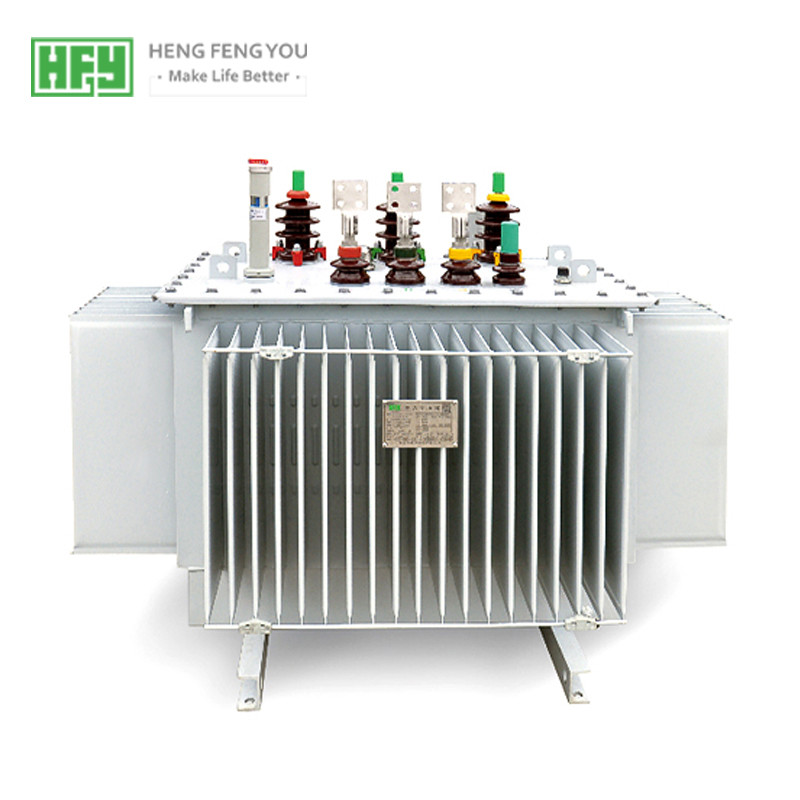

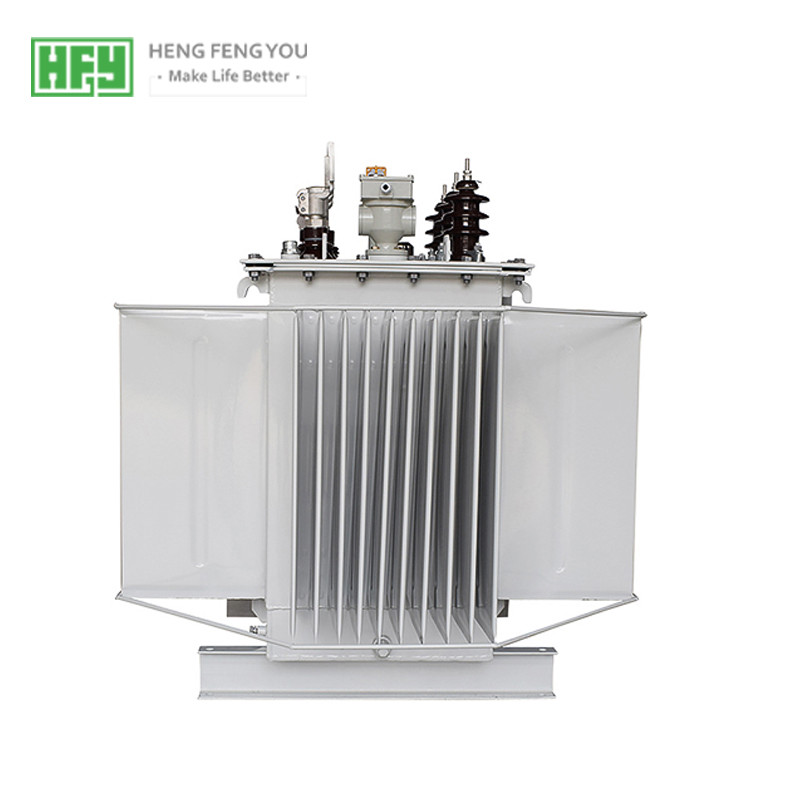

Transformateur immergé dans l'huile S11,30-2500KVA, 10KV série, 3 phae/enroulement scellé/double plein
Caractéristiques du produit :
Notre société peut produire un grand choix de transformateurs immergés dans l'huile avec une estimation de tension de 35kV ou moins et une capacité de 12500kVA ou moins. La variété inclut la série S9, S11 et le S13, la série S15 des produits économiseurs d'énergie. Le produit est très utilisé en entreprises industrielles et extrayantes, agriculture, construction civile et tous autres sites de distribution aussi bien qu'huile, industrie chimique, plus d'huile, plus de produits chimiques dans les endroits.
1. Bonne performance économique
La perte à vide pour des produits de la série S11 a diminué 10,3% moyen, 22,4% diminués actuels à vide basés sur la série S9.
2. Longue durée de vie
Le réservoir de transformateur adopte la structure hermétique, réservoir et la couverture de réservoir peut être reliée par des boulons ou soudé fermement, l'huile de transformateur n'entrera pas en contact avec de l'air, de sorte que prolongiez la durée de vie effectivement.
3. Fiabilité élevée d'opération
Améliorez les pièces de scellage appropriées pour le réservoir, augmentez la fiabilité et avancer le niveau technique pour assurer la fiabilité du joint.
4. Petite région d'installation
Le réservoir de transformateur de série de S11-M utilise le radiateur ondulé de plat. Quand les changements de température d'huile, le plat ondulé procéderont la dilatation thermique, qui peut remplacer le rôle du conservateur d'huile. le réservoir ondulé de plat a le bel aspect, secteur moins occupé.
Paramètres techniques de transforme immergé dans l'huile de S13 10kV
Capacité évaluée
(KVA) |
Type |
Groupe de vecteur |
À vide
perte (kilowatts) |
Perte de charge (kilowatts) |
Impédance de court-circuit
(%) |
| 30 |
S13-30/10 |
Y, yn0 |
0,08 |
0.63/0.6 |
4 |
| 50 |
S13-50/10 |
0,1 |
0.91/0.87 |
| 80 |
S13-80/10 |
0,13 |
1.31/1.25 |
| 100 |
S13-100/10 |
0,15 |
1.58/1.5 |
| 125 |
S13-125/10 |
0,17 |
1.89/1.8 |
| 160 |
S13-160/10 |
0,2 |
2.31/2.2 |
| 200 |
S13-200/10 |
0,24 |
2.73/2.6 |
| 250 |
S13-250/10 |
0,29 |
3.2/3.05 |
| 315 |
S13-315/10 |
0,34 |
3.83/3.65 |
| 400 |
S13-400/10 |
0,41 |
4.52/4.3 |
| 500 |
S13-500/10 |
0,48 |
5.41/5.1 |
| 630 |
S13-630/10 |
0,57 |
6,2 |
4,5 |
| 800 |
S13-800/10 |
0,7 |
7,5 |
| 1000 |
S13-1000/10 |
0,83 |
10,3 |
| 1250 |
S13-1250/10 |
0,97 |
12 |
| 1600 |
S13-1600/10 |
1,17 |
14,5 |
Matériel
Les lignes de cuivre en l'absence d'oxygène de la résistivité inférieure, qui deviendront plus lisses et sans bavures après série de préparation de surface supplémentaire, ainsi de la perte de charge de notre transformateur est inférieure et la représentation électrique est meilleure.
Les plats de haute qualité de silicium-acier qui sont de la perte inférieure d'unité, et l'à vide des transformateurs est inférieur.
Morceaux de stratification en bois de haute qualité d'isolation, qui ne se dédoubleront pas ou ne se déplaceront pas même sous l'influence du court-circuit.
Le transformateur complètement filtré contenant de l'huile moins d'eau, de gaz et d'impuretés, qui fait nos transformateurs fonctionnent mieux.
Matériel de scellage en caoutchouc de haute qualité, qui peut empêcher les transformateurs pour former le vieillissement ou la fuite.
·États de service
1. La température de l'air ambiante maximum ne dépassera pas le ℃ 40, et le minimum ne ci-dessous - le ℃ 25 ;
2. L'altitude ne dépassera pas 1000m. Si des transformateurs adaptés aux besoins du client spéciaux et les composants de basse tension sont employés, l'altitude peut atteindre 4000m ;
3. L'inclination verticale est pas plus le ° de 5, et aucun vibration et impact violents ;
4. L'humidité d'air n'est pas plus de 90% (+ ℃ 25) ;
5. Aucun gaz et poussière conductrice qui affecteront sérieusement l'isolation du transformateur, d'aucun risque d'explosion et de la corrosion des composants électriques ;
6. La vitesse du vent extérieure ne dépassera pas 35m/S.
7. Si les conditions de service au delà du produit ci-dessus et particulièrement adapté aux besoins du client est disponible.
Atelier
Fondre l'application de Transofrmer :
Le transformateur fondant est utilisé pour fournir un chemin à un système sans mise à la terre ou quand le neutre de système n'est pas disponible pour quelque raison, par exemple, quand un système est connecté en triangle. Il fournit un bas chemin d'impédance au neutre et limite également la surtension passagère quand les défauts au sol se produisent dans le système. Fondre du système peut être fait de la façon suivante
Delta-étoile fondant le transformateur
Dans une cas de delta-étoile fondant le transformateur, le côté de delta est fermé pour fournir un chemin pour le courant de zéro-ordre. L'enroulement d'étoile doit être de la même estimation de tension comme circuit qui doit être fondu, tandis que l'estimation de tension de delta peut être choisie pour être n'importe quel niveau de tension standard.
