Détails sur le produit:
|
|
Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | HENGFENGYOU |
Certification: | ISO IEC CB COC KEMA SNI SABS CCC |
Numéro de modèle: | GCK |
Conditions de paiement et expédition:
|
|
Quantité de commande min: | 1 |
Prix: | 200-20000/piece |
Détails d'emballage: | cas en bois |
Délai de livraison: | 30 jours |
Conditions de paiement: | LC T/T |
Capacité d'approvisionnement: | 5000 morceaux/année |
Détail Infomation |
|||
Numéro de modèle: | GCK | Type: | plaqué de métal |
---|---|---|---|
Fréquence évaluée: | C.A. 50Hz (60Hz) | Courant évalué (A): | 630, 1250, 1600, 2500, 3510, 4000 |
Adapté aux besoins du client: | Ordre d'OEM/ODM acceptable | Application: | Transport ou distribution d'énergie |
Nom de produit: | Kyn28 12 mécanisme électrique 11kv | Tension évaluée: | 3KV, 7.2KV, 12KV facultatif |
Se conforment les normes: | DL/T404, IEC298, GB3906 | ||
Surligner: | mécanisme de basse tension,mécanisme plaqué de métal de basse tension |
Description de produit

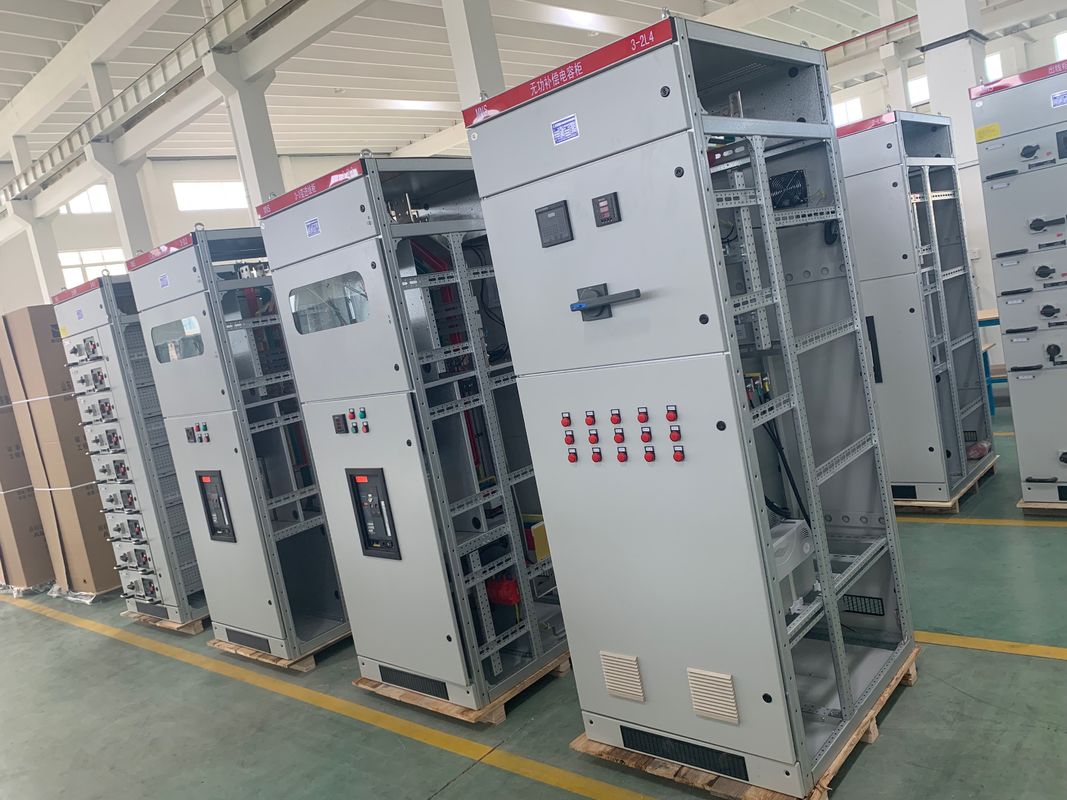

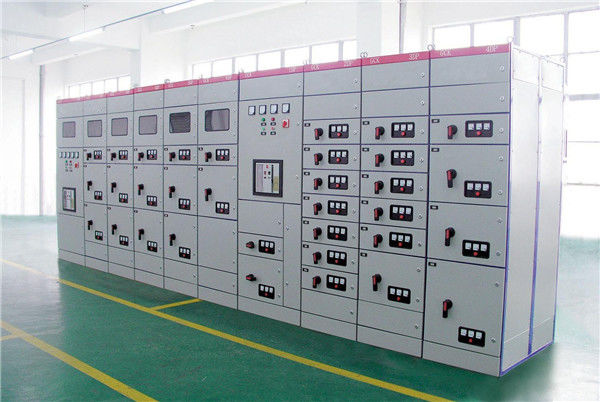

Petit prix électrique retirable plaqué de métal de panneau de mécanisme/commutateur de basse tension de Gck/panneau électrique en Chine
1. Gamme d'utilisation et de but
Le mécanisme retirable de GCK BT (s'est ci-après rapporté comme dispositif) est développé selon les conditions à partir du département compétent d'industrie, des nombreux utilisateurs électriques et de l'unité de conception par le département mécanique d'état original, groupe uni de conception de département de puissance. Il se conforme aux conditions nationales et à un index technique plus élevé de représentation, et adapte les demandes du développement du marché de puissance et capable concurrencer les produits importés disponibles. Le dispositif a passé l'authentification a conjointement présidé par deux départements en juillet 1996 à Changhaï. Il obtient la reconnaissance et l'affirmation de la construction de fabrication du consommateur d'unité et de puissance. Le dispositif s'applique au système de distribution des industries etc. de centrale, de pétrole, de génie chimique, de métallurgie, de tissage et d'édifice haut. Dans les endroits avec le haut ordinateur d'automaticité et de besoin au joint, tel que la centrale à grande échelle et le système etc. d'industrie pétrochimique, c'est le dispositif complet de distribution de basse tension utilisé dans le système de se produire et d'alimentation d'énergie avec C.A. triphasé 50(60) hertz, la tension locale évaluée 380V, 4000A actuel évalué et ci-dessous pour la distribution, le contrôle central de moteur et la compensation électrique réactive. Les Accords de dispositif avec les normes IEC439-1 et GB7251.1.
2. État électrique de service de panneaux
1. Température ambiante : -15 ' C~+40'C
2. Altitude : <>
3. Humidité d'air :
moyenne quotidienne d'humidité d'air <>
moyenne mensuelle d'humidité d'air <>
4. Intensité de tremblement de terre <>
5. Aucun gaz corrosif ou inflammable
État spécial sujet aux utilisateurs
Article | Unité | Paramètres | |
Tension évaluée | Kilovolt | 3, 7,2, 12 | |
Courant évalué | 630,1250,1600,2500,3150,4000* | ||
Rupture évaluée de court-circuit actuelle | KA | 25, 31,5, 40 | |
Courant évalué de commutation de court-circuit | 63, 80, 100 | ||
Courant court-yime évalué de tenue (4s) | 25, 31,5, 40 | ||
Courant maximal évalué de tenue | 63, 80, 100 | ||
Fréquence évaluée | Hertz | 50 | |
Niveau évalué d'isolation | 1 tension de tenue de fréquence de puissance minimum | Kilovolt | 42 |
Allumage de la tension de tenue aux chocs | 75 | ||
tensions de circuit de commande | C.A. | V | 110, 220, 380 |
C.C | V | 110, 220 | |
Degré de protection | Logement IP4X, compartiment et disjoncteur IP2X quand la porte est ouverte |
4. l'information d'ordre
Schéma de principe de circuit principal ou de diagramme de schéma électrique
Disposition et disposition
Modèle, spécifications et quantité de composantes principales.
Méthode de fil et spécifications entrantes et sortantes de câble, etc.
Si la connexion d'autobus est exigée entre les dispositifs, la connexion et la taille d'autobus de la terre seront fournies.
1. altitude d'intérieur au-dessus de niveau de la mer : Altitude maximum d'installation : 2000m
2. température de l'air ambiante : -5℃~+40℃ et la température moyenne ne devraient pas
dépassez +35℃ dans 24h
3. l'hygrométrie ne devrait pas dépasser 50% à la température maximale +40℃. Plus haut
on permet l'hygrométrie à une plus basse température. Ex. 90% à +20℃. Mais en raison de
le changement de température, il est possible que modéré mouille produira en passant.
4. L'aucun feu, danger d'explosion, pollution sérieuse, corrosion chimique et vibration grave
5. gradient d'installation ne pas dépasser 5°
6. Ce produit convient au stockage suivant de transport de la température : -25℃ ~+55℃ 24h, dans une courte période (pas plus de 24 heures) pas plus que +70℃.
Cette série de produits avec la capacité de rupture élevée, bonne structure dynamique de stabilité, avancée et raisonnable, programme électrique de pratique, série, la polyvalence forte, divers plans de combinaison d'unité, une armoire ont contenu beaucoup de circuits, sauvent le secteur, le bel aspect, l'entretien de protection, sûr et fiable, commode de haut niveau etc.
Il s'accorde avec la NEMA ICS2-322 aussi bien que tension ZBK36001-89 complètes de la « de dispositif de commutateur basse tension » GB7251-87 normes nationales et la « des normes IEC439 basse pour retirer le type dispositif complet » normes professionnelles » de commutateur
